معرفی سازه ال اس اف (LSF) — قاب سبک فولادی

سازه ال اس اف LSF که به فارسی «قاب سبک فولادی» ترجمه می‌شود، یکی از پیشرفته‌ترین و کارآمدترین سیستم‌های ساخت‌وساز مدرن است. در این روش، به جای استفاده از اسکلت‌های سنگین بتنی یا فولادی، از پروفیل‌های فولادی سبک و نورد سرد استفاده می‌شود که به شکل قاب‌های پیش‌ساخته و دقیق تولید می‌شوند. این قاب‌ها، ضمن داشتن مقاومت بالا، وزن بسیار کمی دارند که باعث کاهش بار مرده سازه و تسریع فرآیند ساخت می‌شود. به دلیل مزایای متعدد، این فناوری در پروژه‌های مسکونی، تجاری، اداری و صنعتی جایگاه ویژه‌ای یافته است.

تاریخچه و روند توسعه سازه ال اس اف

فناوری سقف LSF نخستین بار در کشورهای صنعتی پیشرفته‌ای مثل آمریکا و اروپا شکل گرفت. آن زمان این سیستم بیشتر در ساخت خانه‌های پیش‌ساخته به کار می‌رفت تا نیاز به ساخت سریع، سبک و قابل حمل برآورده شود. با گذشت زمان و پیشرفت‌های تکنولوژیکی در تولید فولاد، دستگاه‌های نورد سرد و نرم‌افزارهای مهندسی پیشرفته، دقت و کیفیت قطعات تولید شده به میزان قابل توجهی افزایش یافت. امروزه ال اس اف نه تنها یک فناوری مقرون‌به‌صرفه بلکه روشی سازگار با محیط زیست است که در کشورهای مختلف جهان به طور گسترده استفاده می‌شود.

مشخصات فنی و ساختار سازه ال اس اف

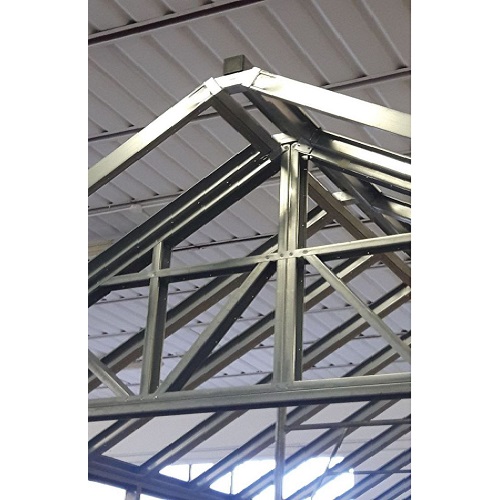

سازه ال اس اف (Light Steel Frame) از پروفیل‌های فولادی سرد نورد شده (Cold Formed Steel) تشکیل شده است که این پروفیل‌ها به دو شکل اصلی C و U تولید می‌شوند. ضخامت این پروفیل‌ها معمولاً در بازه 0.8 تا 3 میلی‌متر قرار دارد که بسته به نوع پروژه و نیازهای سازه‌ای انتخاب می‌شود. این قطعات فولادی سبک اما مقاوم، در قالب یک سیستم قاب‌بندی دقیق و منظم شامل ستون‌ها، تیرها و مهاربندها کنار هم قرار گرفته و سازه اصلی ساختمان را تشکیل می‌دهند.

در ساختار سازه ال اس اف، طراحی قاب‌ها به گونه‌ای است که ضمن کاهش وزن کلی ساختمان، مقاومت بالایی در برابر نیروهای جانبی مثل زلزله و باد ایجاد شود. این قاب‌های فولادی انعطاف‌پذیری بالایی دارند و امکان اجرای سریع و دقیق سازه را فراهم می‌کنند.

پس از نصب قاب‌های فولادی، پانل‌های پوششی متنوعی شامل پانل‌های گچ‌برگ، تخته فیبر، و یا پانل‌های مقاوم در برابر حرارت و رطوبت روی آن‌ها نصب می‌شود. علاوه بر این، عایق‌های حرارتی و صوتی با کارایی بالا در بین قاب‌ها قرار می‌گیرند تا ساختمان نهایی علاوه بر استحکام، از نظر صرفه‌جویی در انرژی و آسایش صوتی شرایط مطلوبی داشته باشد. سیستم‌های تأسیساتی مانند برق، لوله‌کشی و تهویه نیز به صورت مدرن و منسجم در ساختار این نوع سازه تعبیه می‌شوند.

در کل، سازه ال اس اف به دلیل وزن سبک، سرعت اجرای بالا، دوام، و کارایی انرژی، گزینه‌ای مناسب برای ساختمان‌های مسکونی و تجاری مدرن به شمار می‌رود.

مزایای کلیدی سازه ال اس اف در مقایسه با روش‌های سنتی

• وزن سبک: وزن کل سازه ال اس اف تقریباً ۶۰٪ کمتر از سازه‌های بتنی و فولادی معمول است که کاهش فشار روی فونداسیون و تسهیل حمل و نقل را به دنبال دارد.

• سرعت اجرای بالا: قطعات پیش‌ساخته قابلیت مونتاژ سریع و دقیق را دارند و زمان ساخت پروژه را تا حد زیادی کاهش می‌دهند.

• دقت ابعادی و کیفیت بالا: تولید قطعات در کارخانه با کنترل دقیق کیفیت باعث کاهش خطاهای اجرایی و افزایش هماهنگی ابعادی در پروژه می‌شود.

• بهره‌وری انرژی و عایق‌بندی: امکان نصب آسان عایق‌های حرارتی و صوتی در فضاهای خالی قاب‌های فولادی به حفظ دمای مطلوب و کاهش صدا کمک می‌کند.

• دوام و مقاومت عالی: فولاد گالوانیزه در برابر خوردگی، رطوبت، آتش‌سوزی و آسیب‌های محیطی بسیار مقاوم است.

• انعطاف‌پذیری طراحی: ساختار مدولار و اتصالات خشک، امکان ایجاد تغییرات و توسعه‌های بعدی در ساختمان را به سادگی فراهم می‌کند.

کاربردهای متنوع سازه ال اس اف

• مسکونی: ساخت خانه‌های ویلایی، آپارتمان‌های چندطبقه و مجتمع‌های مسکونی با سرعت و کیفیت بالا.

• اداری و تجاری: دفاتر کار، فروشگاه‌ها، فضاهای نمایشگاهی و ساختمان‌های تجاری کوچک و متوسط.

• آموزشی و بهداشتی: مدارس، دانشگاه‌ها، کلینیک‌ها و مراکز درمانی با نیاز به ساخت سریع و استاندارد.

• صنعتی و انبارداری: سوله‌ها، سالن‌های تولید و انبارهای سبک با قابلیت نصب و توسعه آسان.

• پروژه‌های موقت و اضطراری: کارگاه‌های ساختمانی، کمپ‌های اسکان و مناطق بحران‌زده به دلیل سهولت جابجایی و نصب.

فرآیند تولید و نصب سازه ال اس اف

1. طراحی مهندسی
در مرحله نخست، با استفاده از نرم‌افزارهای پیشرفته مهندسی مانند Tekla، AutoCAD و نرم‌افزارهای تحلیل سازه، بارهای مرده، بارهای زنده، بار باد و زلزله به دقت محاسبه می‌شوند. این محاسبات به منظور تضمین ایمنی و استحکام کافی سازه انجام شده و نقشه‌های اجرایی شامل اندازه‌های دقیق، محل اتصالات و جزئیات ساخت تهیه می‌گردد.

2. تولید پروفیل‌های فولادی
ورق‌های فولادی گالوانیزه که مقاومت بالایی در برابر خوردگی دارند، ابتدا برش خورده و سپس با استفاده از دستگاه‌های نورد سرد (Cold Forming) به شکل‌های متناسب C و U فرم داده می‌شوند. این روش تولید دقیق و سریع پروفیل‌ها را امکان‌پذیر می‌سازد و کیفیت یکنواختی را تضمین می‌کند.

3. آماده‌سازی قطعات
پروفیل‌های فولادی تولید شده برش داده شده و عملیات پانچ و سوراخ‌کاری بر اساس نقشه‌های فنی روی آن‌ها انجام می‌شود. این سوراخ‌ها برای نصب پیچ و مهره‌ها و اتصالات مختلف در مرحله مونتاژ الزامی هستند. در این مرحله، قطعات ممکن است به صورت پیش‌مونتاژ شده نیز آماده شوند تا سرعت نصب افزایش یابد.

4. حمل و نقل قطعات
با توجه به وزن سبک و بسته‌بندی مناسب قطعات، آن‌ها به سادگی و بدون آسیب به محل پروژه منتقل می‌شوند. بسته‌بندی منظم و محافظت شده، خطر ضربه و تغییر شکل قطعات را به حداقل می‌رساند و فرآیند نصب را تسهیل می‌کند.

ادامه

5. نصب اسکلت سازه
در محل پروژه، قطعات با استفاده از پیچ و مهره‌ و تجهیزات مخصوص به سرعت و به دقت در کنار یکدیگر مونتاژ می‌شوند. این روش باعث کاهش زمان اجرای سازه و افزایش دقت در رعایت استانداردهای فنی می‌شود. مهاربندها و اتصالات الزامی نیز در این مرحله نصب می‌گردند.

6. نصب پوشش‌ها و تأسیسات
پس از نصب اسکلت فولادی، پانل‌های پوششی مختلف اعم از گچ‌برگ، تخته سیمانی یا سایر متریال‌ها روی قاب‌ها نصب شده و عایق‌های حرارتی و صوتی به طور کامل در بین قاب‌ها قرار می‌گیرند. سپس سیستم‌های تأسیساتی شامل برق. لوله‌کشی. تهویه و سیستم‌های مکانیکی به صورت هماهنگ در سازه پیاده‌سازی می‌شوند. تا ساختمان اجرا شده علاوه بر استحکام، عملکرد مطلوبی در مصرف انرژی و آسایش داشته باشد.

استانداردها و مقررات مهم در سازه ال اس اف

برای اطمینان از ایمنی و دوام سازه، اجرای سیستم LSF باید بر اساس استانداردهای ملی و بین‌المللی انجام شود، مانند:

• ASTM (آمریکا)

• EN (اروپا)

• استاندارد ملی ایران

این استانداردها شامل مواردی چون ضخامت ورق‌ها. روش‌های اتصال. بارگذاری‌های مجاز. شرایط محیطی و مقاوم‌سازی در برابر زلزله و باد است.

قیمت سازه ال اس اف: عوامل تأثیرگذار و بررسی هزینه‌ها

قیمت تمام شده ساخت با سیستم ال اس اف تحت تأثیر عوامل متعددی است:

• کیفیت و نوع مصالح: ورق‌های فولادی، عایق‌ها، پانل‌های پوششی و سایر مصالح هرچه کیفیت بالاتر و استانداردتر داشته باشند، هزینه بیشتر است.

• پیچیدگی طراحی: هرچه ساختمان بزرگ‌تر و دارای المان‌های ویژه‌تر باشد، هزینه طراحی و ساخت افزایش می‌یابد.

• حجم قطعات: پروژه‌های بزرگ‌تر معمولاً از نظر اقتصادی مقرون به صرفه‌ترند ولی نیاز به دقت و زمان مونتاژ بیشتر دارند.

• نیروی انسانی: دستمزد نصابان ماهر و تخصصی، تأثیر قابل توجهی روی هزینه دارد.

• شرایط محل پروژه: عوامل مانند دسترسی، شرایط اقلیمی و نیاز به زیرسازی‌های خاص هزینه‌ها را بالا می‌برند.

• تجهیزات و فناوری: بهره‌گیری از فناوری‌های پیشرفته در تولید و کنترل کیفیت، هزینه‌های اولیه را افزایش می‌دهد اما در نهایت کیفیت و سرعت ساخت را بهبود می‌بخشد.

اگرچه هزینه اولیه سازه ال اس اف ممکن است نسبت به برخی روش‌های سنتی بالاتر باشد. اما به دلیل صرفه‌جویی در زمان اجرا، کاهش هزینه‌های حمل و نقل و نگهداری. گزینه‌ای اقتصادی در بلندمدت محسوب می‌شود.

چالش‌ها و نکات مهم در اجرای سازه ال اس اف

• کنترل کیفیت مواد و فرآیند تولید: استفاده از ورق‌های استاندارد و کنترل دقیق ابعاد قطعات ضروری است.

• آموزش نیروی انسانی: نصابان و مهندسین باید با جزئیات فنی و مراحل نصب آشنا باشند.

• ملاحظات اقلیمی: در مناطق مرطوب باید از پوشش‌های محافظ و ضد خوردگی استفاده شود.

• طراحی دقیق بارگذاری: مهندسین باید با بررسی دقیق نیروها، ایمنی و دوام سازه را تضمین کنند.

چشم‌انداز آینده و نوآوری‌های پیش رو در سازه ال اس اف

با پیشرفت فناوری. سازه ال اس اف نیز به سمت استفاده از رباتیک در تولید. نرم‌افزارهای BIM برای مدیریت پروژه. ترکیب مواد نوین کامپوزیتی و توسعه روش‌های ساخت سبز و پایدار حرکت می‌کند. این تحولات موجب می‌شوند که این سیستم ساخت‌وساز نه تنها اقتصادی‌تر، بلکه سازگارتر با محیط زیست و با دوام‌تر باشد.

جمع‌بندی نهایی

سازه ال اس اف (قاب سبک فولادی) راه‌حلی مدرن. سریع و مقرون‌به‌صرفه برای ساخت ساختمان‌های مقاوم. سبک و با کیفیت بالا است. این سیستم با کاهش مصرف مصالح. تسهیل نصب. دوام و انعطاف‌پذیری بالا. به عنوان گزینه‌ای آینده‌دار در صنعت ساختمان‌سازی مطرح شده است. و روند رو به رشد استفاده از آن در پروژه‌های مختلف گواه این موضوع است.
